Особенности применения и эксплуатации автоматической установки поддержания давления (АУПД) Альфа Stream® СПД

ООО «ГК МФМК» разработала автоматическую установку поддержания давления (АУПД) для закрытых систем отопления и холодоснабжения, которая обеспечивает постоянное давление в системе, и устройства для ее дополнительного оснащения. Мы изготавливаем её на собственном высокотехнологичном производстве и предлагаем приобрести по конкурентной цене. Выполняем доставку оборудования по Москве, Московскому и другим регионам РФ. Предоставляем услуги по пуску и наладке оборудования на различных объектах. Наша компания открыта для сотрудничества на выгодных условиях с любыми организациями и предприятиями, осуществляющими монтаж, наладку и обслуживание энергетического оборудования.

АУПД и открытый расширительный бак

Расширительный бак – обязательный элемент системы водяного отопления. В нём накапливается дополнительный объем воды, образующийся при нагревании, за счет которого при остывании восполняется убыль теплоносителя в системе. Также он необходим для сигнализации об уровне воды в системе и управления подпиточным оборудованием.

Ранее ОРБ размещался над верхней точкой отопительной системы (на расстоянии не менее 1 метра) на чердаке, или на лестничной клетке, или в специальном утепленном боксе на крыше здания, занимая достаточно много места, которое можно было бы использовать более рационально.

Решение от «ГК МФМК»

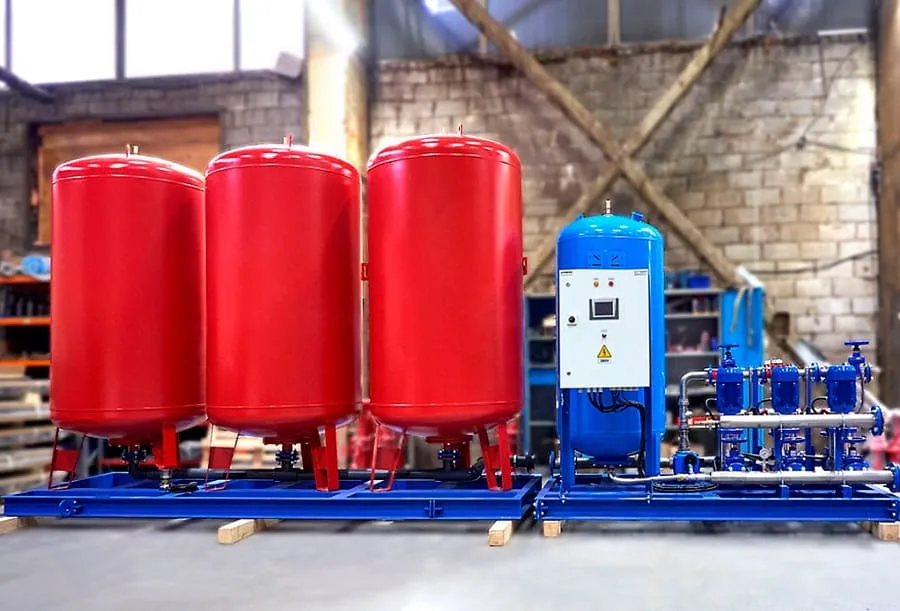

Наша компания предлагает принципиально новое устройство – автоматическую установку поддержания давления (АУПД) Альфа Stream® СПД. В ней сконцентрированы три функции: расширительного бака, подпиточного узла и деаэратора. Безнапорный мембранный расширительный бак входит в состав данного оборудования, имеющего компактную блочную компоновку. Он располагается на одном уровне с повысительными насосами АУПД, а накопленный в нем теплоноситель находится под атмосферным давлением.

Преимущества АУПД Альфа Stream® СПД:

• Помогает сэкономить место, на котором ранее располагалась объёмная конструкция из ОРБ, расширительной трубы и циркуляционной трубы. Благодаря нашей установке освободившееся пространство можно организовать более рационально: для обустройства жилья или для коммерческих целей.
• Позволяет исключить вероятность протечки и залива помещений.
• Дает возможность предотвратить растворение атмосферного воздуха в теплоносителе (что ранее было неизбежно в обычных открытых расширительных баках), а значит и его выделение из воды в различных частях системы, шум в отопительных приборах, нарушение циркуляции в контуре, а также коррозию внутренних поверхностей металлических элементов системы, особенно в верхней ее части, то есть – провести деаэрацию рабочей среды.

Кроме того, значительно снижаются эксплуатационные расходы.

Автоматическая установка поддержания давления (АУПД) и закрытый мембранный расширительный бак

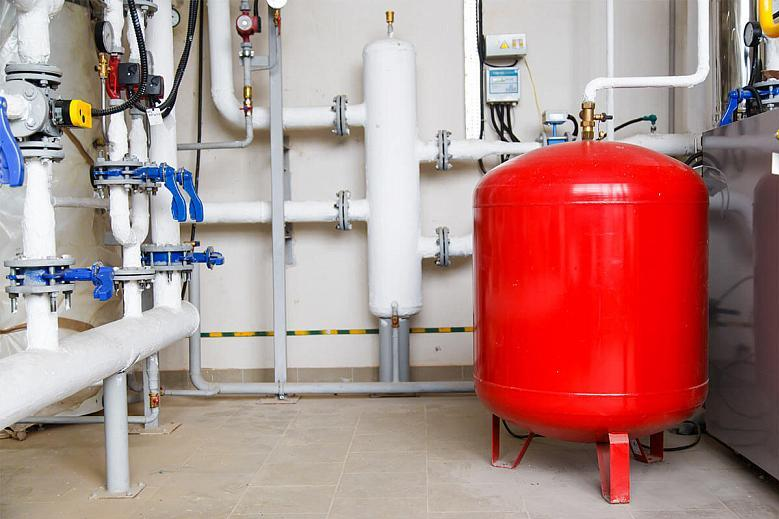

Обычные закрытые мембранные расширительные баки (ЗМРБ) размещают рядом с теплопроизводителем в тепловом пункте здания или в котельной. Они совершенно необходимы, так как их применение предотвращает насыщение теплоносителя атмосферным воздухом. Однако у таких моделей имеется существенный недостаток – они заставляет систему работать с переменным избыточным давлением, допустимый диапазон которого задает высота системы и давление срабатывания предохранительного клапана. Чем больше высота, тем меньше этот диапазон и, как следствие, ниже коэффициент использования бака. У обычных ЗМРБ он составляет до 0,5, а для высоких систем не более 0,25, т. е., объем такого бака в 2-4 раза больше дополнительного объема воды, образующегося при нагревании.

Решение от «ГК МФМК»

Используемые нашей компанией высокие технологии позволяют объединить функции расширительного бака, подпиточного узла и деаэратора в одном устройстве – АУПД, компактной автоматической установке поддержания давления Альфа Stream® СПД.

За счёт продуманной конструкции:

• Коэффициент использования для безнапорных мембранных расширительных баков в составе АУПД имеет постоянное высокое значение (около 0,7).
• Значительно экономится полезное пространство за счёт меньшего (по сравнению со стандартными МРБ) объёма расширительных баков АУПД.
• Обеспечиваются: постоянный контроль и поддержание заданного давления в узком диапазоне (± 0,1 бар), что позволяет избежать завоздушивания системы, образования вакуума и прекращения циркуляции теплоносителя, которое может привести к самым неприятным последствиям.

Также, при перепуске теплоносителя из системы в безнапорный мембранный расширительный бак, из воды выделяется растворенный воздух – то есть, происходит ещё и деаэрация теплоносителя, благодаря чему из него удаляются кислород и углекислый газ, которые способствуют коррозии металла, и в итоге – преждевременному износу системы.

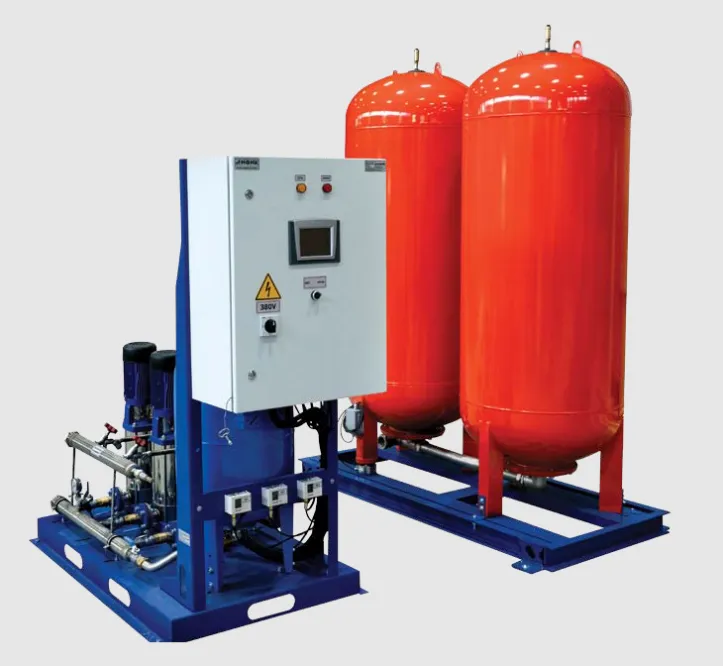

Деаэрация и защита от коррозии

Автоматическая установка поддержания давления – АУПД Альфа Stream® СПД – не только поддерживает в автоматическом режиме требуемое избыточное давление в закрытых системах, значение которого обычно больше высоты системы не менее, чем на 10 м.в.ст., но и предотвращает завоздушивание системы и, как следствие – прекращение в ней циркуляции, а также защищает металлические элементы от коррозии.

Почему необходима деаэрация теплоносителя?

Растворенные в воде О2 и СО2 при выделении во внутренний объем систем отопления или охлаждения зданий и сооружений создают в ней агрессивную среду и приводят к коррозии металла, особенно в их верхней части. Воздух при возникновении вакуума проникает в системы через фитинги, штоки арматуры, воздухоотводчики, пластиковые трубы, а также с водой из линии подпитки.

Это в большей степени относится к сложным разветвленным системам:

a) средней и большой мощности,

b) смонтированных в высотных зданиях,

c) с относительно большими потоками привнесенного воздуха, например, в системах с повышенным объёмом подпитки.

Устойчивое безаварийное функционирование таких систем возможно только с применением новейших технологий в области автоматизации и регулирования.

Принцип действия деаэрации в автоматической установке поддержания давления

Функция деаэрации у АУПД Альфа Stream® СПД основана на принципе снижения растворимости газов в воде при падении давления до атмосферного. Для удаления воздуха из системы, вода, находящаяся в ней под избыточным давлением, через перепускные клапаны направляется в безнапорный мембранный расширительный бак, где под атмосферным давлением из нее выделяется растворенный воздух.

При свободном изливе теплоносителя под действием давления в системе во внутримембранное пространство безнапорного мембранного расширительного бака, растворимость газов уменьшается. Выделяющийся воздух выводится через воздухоотводчик, установленный в верхней части бака. Мембрана, разделяющая её на воздушную и водяную камеры, не допускает попадания кислорода воздуха обратно в воду. Воздушная камера безнапорного бака соединена с атмосферой, что обеспечивает атмосферное давление в обеих камерах.

Плюсы деаэрации в АУПД Альфа Stream® СПД

Конструкция установок, разработанных и произведённых ООО «ГК МФМК», позволяет производить удаление из теплоносителя растворенного в ней воздуха. Деаэрация в наших установках предотвращает возникновение шума в отопительных приборах, нарушение циркуляции в контуре, а также коррозию внутренних поверхностей элементов систем. Также в АУПД при перепуске теплоносителя в бак и при поступлении в него теплоносителя из линии подпитки, происходит процесс деаэрации, и впоследствии из АУПД в систему поступает деаэрированный теплоноситель.

Преимущества автоматических установок поддержания давления Альфа Stream® СПД

Компания ООО «ГК МФМК» на собственном производстве изготавливает данное высокотехнологичное оборудование, которое высоко оценили эксперты и заказчики, уже пользующиеся им. Оно будет оптимальным решением в любых закрытых системах отопления и охлаждения по многим причинам, в том числе потому, что:

• Все насосы, реле, контроллеры, баки и другие комплектующие и автоматика поставляются нам ведущими мировыми и отечественными производителями. Некоторые элементы мы изготавливаем на своём производстве.
• Диспетчеризация выполняется по открытому коммуникационному протоколу Modbus TCP-IP, который основан на архитектуре «ведущий-ведомый» и доказал свою эффективность при обмене данными в автоматизированных системах. Комплектация системами RS-485, GSM, VNC – опционально.
• Оснащение установки монтируется на высокопрочном, надежном основании из качественной стали толщиной 4 миллиметра, окрашенном порошковой краской, создающей прочное, устойчивое к повреждениям и влаге покрытие, а также защищающей металл от коррозии. По желанию заказчика мы можем изготовить его полностью из нержавейки.
• Коллектор изготовлен из долговечной нержавеющей стали марки AISI 304L с повышенным содержанием никеля, а главное – хрома, благодаря которому на поверхности металла образуется специфическая плёнка. Эта плёнка делает нержавеющую сталь невосприимчивой к разрушительному воздействию агрессивных сред. Также данный материал устойчив к резким температурным колебаниям, воздействию высоких и низких температур, деформации.
• При необходимости выполнить плановое техническое обслуживание АУПД можно не отключать, а сделать полное резервирование систем управления – параллельное дублирование их функций, чтобы обеспечить бесперебойное управление установкой.
• В оборудовании предусмотрен журнал событий и аварий с памятью до одного года.
• АУПД отличается низким уровнем потребления электроэнергии, что позволяет значительно снизить эксплуатационные расходы, длительным сроком службы, простотой и удобством обслуживания.

Также большим преимуществом является тот факт, что наша компания комплектует свои установки не только заявленными базовыми элементами, но и в соответствии с техническим требованием заказчика мы готовы использовать комплектующие из предоставленного им вендор листа – списка поставщиков, продукты которых клиент одобрил для использования.

Наши предложения

Компания ООО «ГК МФМК» осуществляет квалифицированный подбор автоматических установок поддержания давления (АУПД) Альфа Stream® СПД и дополнительных опций в зависимости от особенностей и технических характеристик обслуживаемой системы отопления или охлаждения, а затем высылает технико-коммерческое предложение с прилагающимся к нему расчётом. Мы готовы предложить высокотехнологичные, эффективные, надежные и долговечные решения для любых объектов.
